汽車零部件車間的KBK布局，判斷依據是零部件的工序路線，不是工位的幾何形狀。可行做法分三步：先按工序路線把車間劃成3到5個物料流分區（來料、機加、清洗檢測、裝配、發運），每個分區用一種適配的軌道組織方式（群組覆蓋、沿線貫通、主支分流、點對點），再用一條跨分區的干線加各分區支線，串成"干線層＋支線層"的兩層網絡。布局是否合理，用三個判據校核：每個進出料接口是否都落在覆蓋范圍內、葫蘆與吊物路徑會不會互相打架、單次搬運時間能不能壓進產線節拍。

一、汽車零部件車間的布局，為什么不能照搬通用做法

汽車零部件車間有三個別處不一定都有的變量，布局必須先把它們算進去。

一是工序鏈長。一個典型的汽車零部件車間，零件進場要走毛坯入庫、粗加工、精加工、清洗、檢測、裝配、發運這么多道工序，每道工序都有自己的進出料口。工序之間的搬運量，往往比工序內部的還大。

二是多品種混線。同一條線今天做A車型的支架，下周換B車型的同類件，零件尺寸和重量都會變。布局如果只按當前這一種零件排，換型就得動軌道。

三是物流容器化。汽車零部件車間很少直接吊散件，多是連料架、周轉箱、工位器具一起吊。軌道要覆蓋的是容器的取放點，不是工位臺面的中心。

通用車間那套"工位排好了、再去選軌道"的順序，在這里會漏掉接口位置和換型需求。汽車零部件車間的布局順序應該反過來：先畫工序路線，再定分區，然后才排軌道。

二、布局的首要依據是零部件的工序路線

工序路線長什么樣？

工序路線就是這張零件的加工流轉清單：從哪臺設備進、從哪臺設備出、中間經過哪些處理環節、在哪一步下線。把它畫成一條帶接口點的線，布局就有了一半答案。

軌道應該對準工位中心，還是對準上下料口？

對準上下料口。這是汽車零部件車間布局里容易被忽略的一條。

工位的幾何中心通常是機床主體的位置，而真正需要起吊的點在機床的進料口、出料口、料架位、檢測臺這些接口上。軌道如果按工位中心拉直線，接口反而落在覆蓋范圍外，工人還得把工件從接口搬到軌道下方——KBK的價值被削掉一半。

判斷方法很簡單：把車間平面圖上所有"需要起吊的點"標出來（一般都畫成小圓圈），再看軌道覆蓋范圍能不能把每一個圈都罩住。罩不住的圈，就是后面的人工搬運堵點。

一個工序接口布局的假設性演算

假設一條加工線有4臺設備一字排開，中心間距8米，每臺設備的進料口在左、出料口在右，進出料口與機床中心的水平距離各1米。如果按工位中心拉一條直線軌道，首尾兩臺設備的接口離軌道覆蓋邊界會多出1米左右；如果改成按"接口連線"排軌道，起點放在第1臺設備進料口外側，終點放在末臺設備出料口外側，軌道長度更貼近實際需要吊取的路徑，空跑段也短。

這個演算要說明的是同一件事：接口在哪，軌道就落在哪。跨度夠不夠用，要用所選軌道類型的單跨上限校一遍——KBK柔性軌道單跨一般不超過10米，剛性軌道可做到14米，鋁合金軌道約9米。

三、標準布局方案：干線層加支線層，兩層各管一段

干線層負責跨分區的長距離流轉

干線是貫穿若干分區的長軌，承擔工序之間、分區之間的長距離輸送。它的走向跟著工序路線走，通常一條直線或一條帶1到2個轉角的折線就夠。干線上可以設道岔分口，但道岔只設在流轉頻率高的位置，低頻路徑靠人工轉運更劃算。

支線層負責分區內的到點覆蓋

支線從干線分出，覆蓋單個工位或相鄰幾個工位。支線的形態跟著分區內工位排列走：一字排開用直線支軌，圍成U形用U形支軌，多個加工島用群組覆蓋。

干線層與支線層怎么銜接？

兩種方式：道岔直接分口，或者用轉盤轉向。道岔省空間、結構簡單，但切換要有明確的狀態確認；轉盤占地略大，適合頻繁換向的位置。這些銜接件決定了整套系統的柔性上限，選型時建議和工藝工程師一起把未來幾年的品種規劃確認一遍，避免半年后新增品種時發現差一個分口方向。越力重工在出圖階段會把每個銜接件與既有屋面梁的位置逐一對齊，避免落點落在梁縫里、后期再補支撐。

四、一個車間分幾個區，每個區用一種布局做法

汽車零部件車間的標準布局不是全廠統一一種，而是按物料流分區、每區各用一種做法。下面這張對照表可以直接拿來對著自己的車間過一遍。

這張表有一個共同前提：每個分區的軌道規格按該分區的載荷上限選，不是全廠一個規格。同一車間里機加區重、裝配區輕，如果硬用一檔規格貫穿，輕載區要跟著承擔重載區的成本和自重。

不同分區的載荷區間差別不小。以汽車零部件車間的常見工況看：小件裝配和外飾件一般在50kg到200kg之間；發動機、變速箱類總成件在200kg到500kg；毛坯和料框類可達1000kg到2000kg。KBK柔性軌道覆蓋125kg到2000kg，剛性軌道覆蓋125kg到3000kg，鋁合金軌道覆蓋50kg到2000kg——按分區上限選型，基本都落在區間內。

五、汽車零部件車間特有的三個約束

多品種混線，軌道怎么預留換型余地？

把支線末端做成可拆裝的標準化接口段，長度預留1到2米；吊點按加密間距預留（常規3到4米一檔，預留時按2到3米留孔位），未來加支軌時不用重新開孔。換型時只改動支線末端，干線不動。這樣車型換代時，改動量被限制在很小范圍內，也不會影響其他分區的正常生產。越力重工在汽車零部件類項目里，通常把換型接口做在規劃階段就定好位置，后期加裝時和原系統能直接對接。

節拍快的產線，葫蘆要配幾臺？

節拍是分配問題，不是加速度問題。產線按60JPH算，意思是每小時下線60臺、平均60秒一臺。如果這個節拍由10個工位分擔，每個工位平均6秒一個循環，那么單靠一臺葫蘆跑完全線是不可能的，必須按工位配獨立葫蘆。

粗算方法是：單次搬運循環時間（取件、移動、放件、返回）乘以該工位一個節拍內的吊運次數，不能超過節拍時間。算下來超出的工位，要么增加一臺葫蘆并行，要么把該工位的吊運拆成兩次、由相鄰工位分擔。選葫蘆的工作級別時，按GB/T 3811-2008《起重機設計規范》的載荷狀態分級來定：日運行8小時以上、載荷率60%以上、每天吊運數百次，屬于頻繁吊運工況，工作級別從A5起步。

地面要跑AGV和叉車，KBK立柱往哪站？

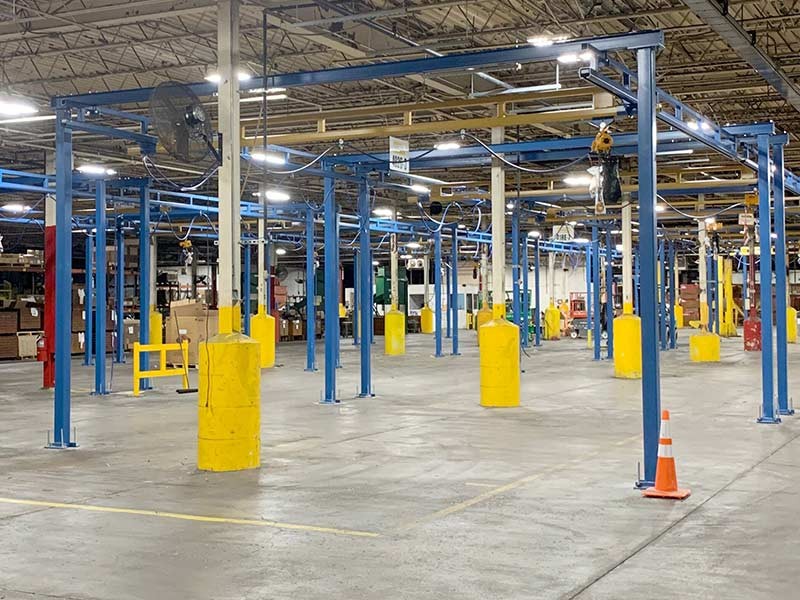

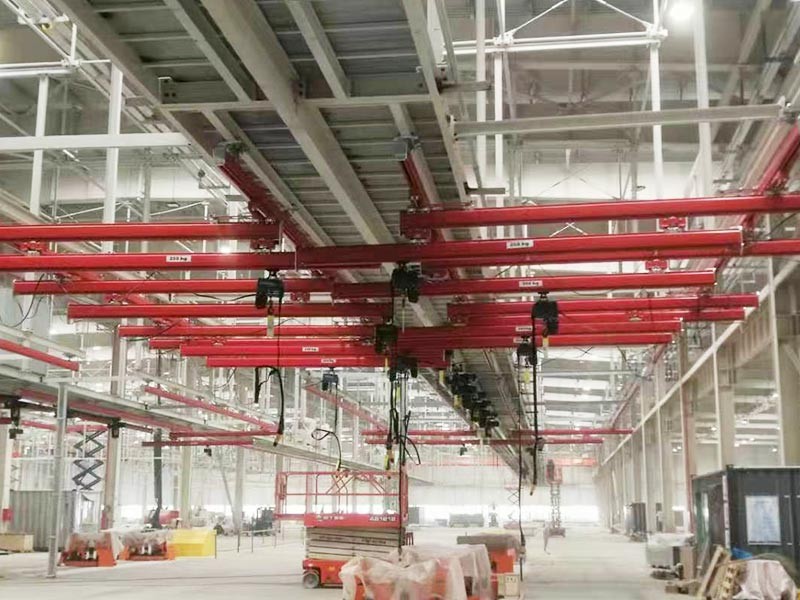

優先用懸掛式，把軌道掛在屋架或?qū)Ｓ娩摻Y(jié)構上，不占地面；其次壁掛式，掛在立柱側面。必須用自立式立柱時，立柱落點放在物流通道邊線以外，別站在AGV的主通道上。

懸掛式會占用垂直空間：吊掛裝置約150mm到300mm，KBK軌道截面約180mm到220mm，葫蘆死高度標準型約500mm到800mm、緊湊型約300mm到500mm，三段加起來系統垂直占用約0.63米到1.32米。算起升高度時要把這一段扣掉，不能拿廠房凈空直接當起升高度。設備運動部分與人員出入?yún)^(qū)的凈距，按GB 6067.1-2010《起重機械安全規程 第1部分：總則》校核。

六、布局是否合理，用三個判據校核

判據一：每個進出料接口，是不是都在覆蓋范圍內？

把需要起吊的點逐個標號，逐一核對是否落在軌道小車可達范圍內。只要有一個接口落在覆蓋外，就等于留了一處人工搬運環節。這一條要排在另外兩條之前查。

判據二：葫蘆和吊物，路徑會不會互相打架？

兩處要看：同一段軌道上多臺葫蘆之間要留間距，間距按吊物外廓尺寸加安全距離核算；不同走向的軌道在交叉處，要么設道岔切換、要么做成錯層，不能直接疊在一起讓吊物互相穿越。

判據三：單次搬運時間，壓不壓得進節拍？

把單次搬運時間拆成起升、運行、下降、返回四段，加起來跟節拍時間比。壓不進節拍的工位，就是需要調整的工位。調整手段有三個：加葫蘆并行、縮短行程（把軌道落點往接口靠）、提高運行速度。順序上先看行程，再看葫蘆數量，之后再考慮提速——提速會同時抬高成本和后期維護強度。

七、布局里容易吃虧的五處

• 按工位中心布軌道：接口落在覆蓋外，人工搬運量反而變大

• 全車間只畫一種布局：機加區和裝配區的需求不同，一種做法必然有一頭遷就

• 忘了預留換型接口：車型一換，支線要重新開孔，還得停線

• 立柱落在物流通道上：裝完才發現擋了AGV，只能移柱重錨

• 葫蘆數量按工位數拍：臺數應按節拍和單工位吊次算，不是工位幾個就配幾臺

越力重工在汽車零部件類項目的做法是先測繪再定分區：把工位清單按起重量重新排一遍序，把每個進出料口的位置量出來，再劃分區、排軌道。軌道型材用國標Q235B結構鋼（GB/T 700-2006）冷軋成型，表面做拋丸和噴塑處理，軌道自重約18kg/m。

八、三個數字記住汽車零部件車間的布局順序

汽車零部件車間KBK布局的核心，濃縮成三個數字：

• 3到5個分區：按物料流把車間分區，每個分區用一種布局做法

• 2層網絡：跨分區干線層＋分區內支線層

• 3個判據：覆蓋無盲區、路徑不交叉、單次搬運時間不超過節拍

四條參數一并記住：柔性KBK載荷125kg到2000kg、單跨不超過10米；剛性KBK載荷125kg到3000kg、單跨可到14米；鋁合金KBK載荷50kg到2000kg、單跨約9米；常規轉彎半徑按1.5米計，標準彎軌可到800mm。

順序不能顛倒：先畫工序路線和接口點，再分區，再排干線支線，再把葫蘆數量定下來。布局定錯要拆改，改起來比設計起來貴得多。越力重工的軌道框架提供5年質保，服務網絡鋪到27個省的36處網點；核心技術團隊的KBK經驗從2003年起算，累計超過21年——這套服務半徑對分期投產、跨廠區布點的汽車零部件企業比較實用。
