在車間物料搬運場景中，經常能見到一種帶有鋼制立柱和橫梁框架、軌道安裝在框架上的起重設備，它被稱為KBK框架式行車（也稱KBK框架吊或框架式起重機）。與傳統行車懸掛在廠房頂部不同，這種設備自帶支撐結構，不依賴廠房的頂部承重。
那么，KBK框架式行車究竟是什么？它由哪些部分構成？適用于哪些場景？本文從定義、結構組成、與懸掛式的區別、核心優勢和應用場景五個方面進行系統介紹。

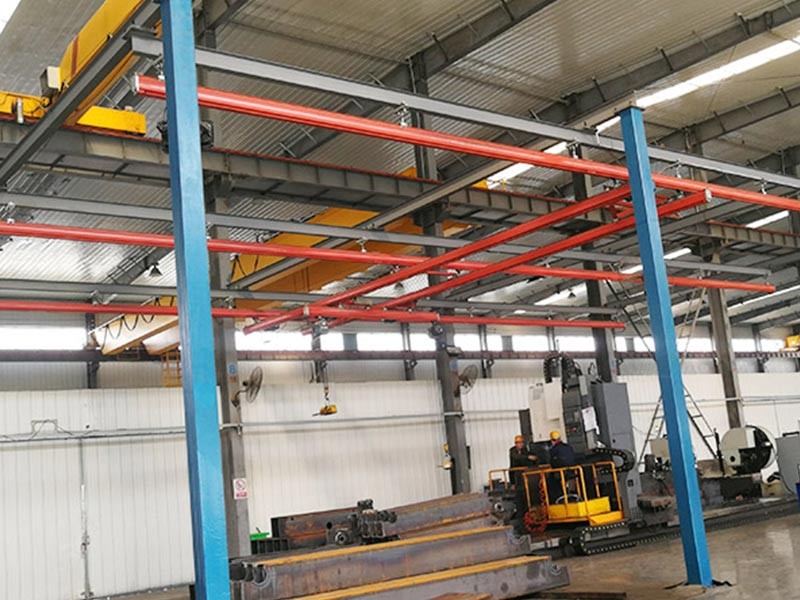

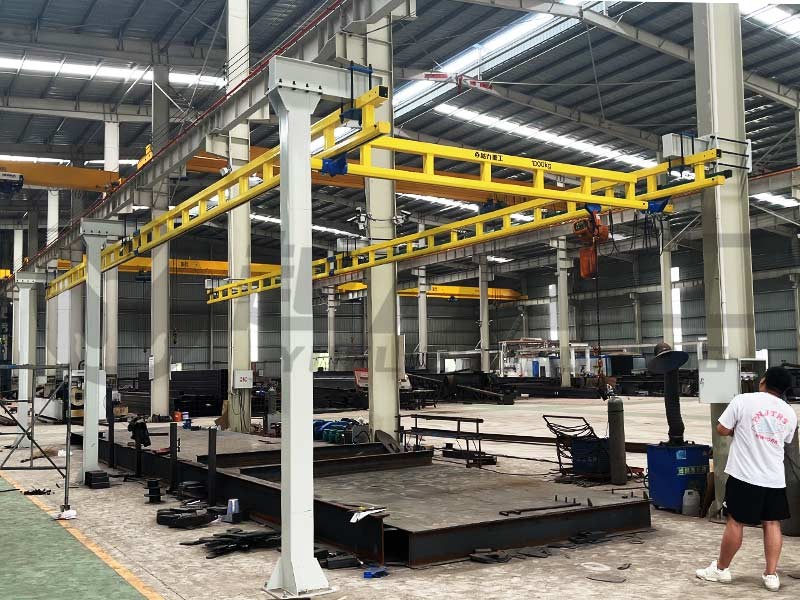

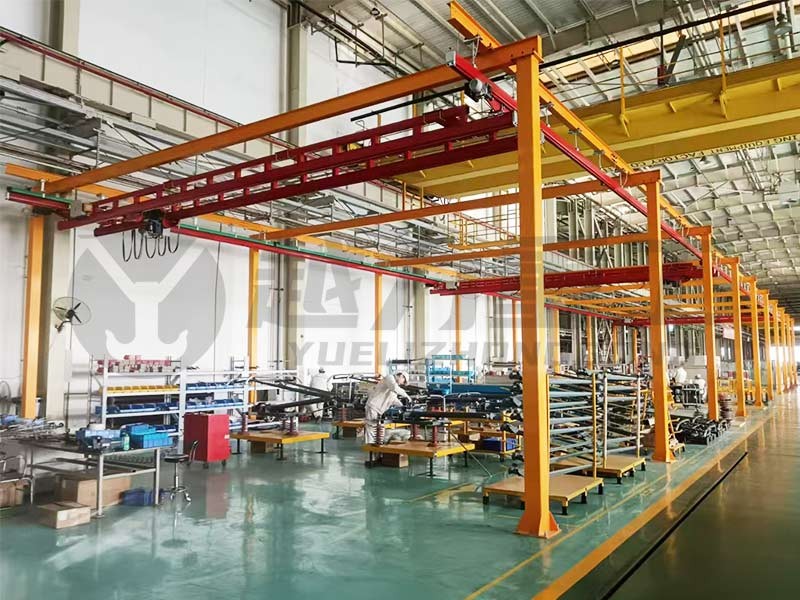

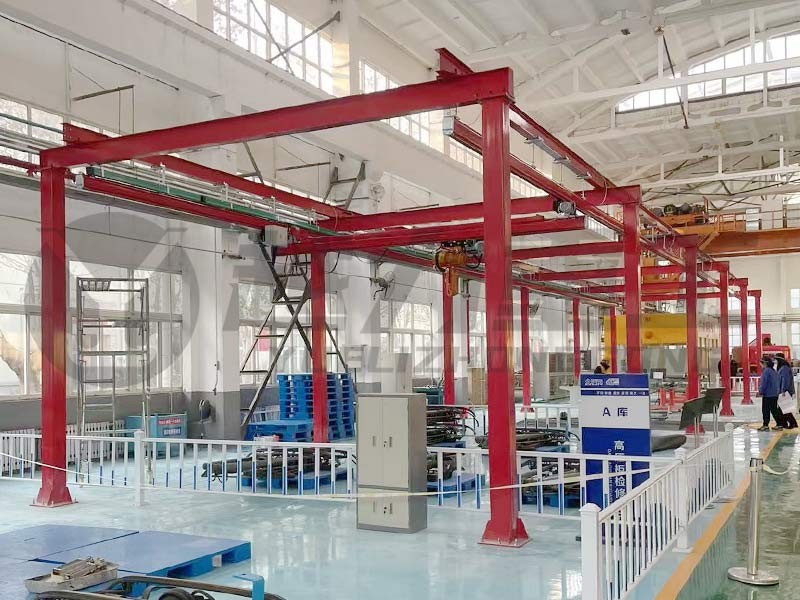

一、什么是KBK框架式行車
KBK框架式行車，屬于輕小型起重搬運設備，它由型鋼結構框架、KBK軌道、KBK行走小車、KBK軌道吊掛件、端蓋等組成。其核心理念是將軌道、懸掛裝置、行走小車、起升裝置等標準化部件，像“搭積木”一樣組裝成一套完整的起重設備。
KBK是德語“Kombiniert Kran”的縮寫，意為組合式起重機。該系統起源于歐洲，后被各起重機廠家紛紛仿制或進行效仿設計。KBK框架式行車正是這套模塊化系統的一種重要應用形式。
框架式行車與普通懸掛式KBK最大的區別在于支撐結構：它自帶鋼制立柱和橫向連接梁，形成一個門架式的框架結構，KBK軌道安裝在這個框架上。說得直白些，框架式行車自己“站”在地面上，軌道掛在它自己的架子上。
二、結構組成
KBK框架式行車主要由以下部分構成：
型鋼結構框架：包括立柱和橫梁，構成獨立的支撐體系。框架型鋼結構可以自成一個獨立的體系，與現場其他物體不發生任何關系。全部采用H鋼和方管制造，表面可采用靜電粉末噴涂。
KBK軌道：安裝在框架上，為行走小車提供運行路徑。軌道為封閉性軌道，有直軌和彎軌，分Ω型或者C型。
KBK行走小車：沿軌道運行，承載起升裝置。
起升裝置：通常采用環鏈電動葫蘆，實現物料的垂直升降。
軌道吊掛件與端蓋：用于軌道連接和系統封閉。
所有組件均為標準化模塊，可以根據客戶車間的建筑情況靈活布置軌道走向。這些標準件可以任意組合在一起，以滿足生產加工中特定產品和工作位置的特殊要求。
三、框架式行車與懸掛式KBK的區別
框架式行車和懸掛式KBK是KBK系統的兩種主要形式，兩者最根本的區別在于支撐結構不同：
懸掛式KBK：軌道直接懸掛在廠房頂部的承重結構上，通過吊掛件把KBK軌道固定上去，整個系統的受力最終傳遞給建筑主體。
框架式行車：自帶鋼制立柱和橫向連接梁，形成獨立支撐體系，不依賴廠房的頂部承重。
這一根本區別帶來了多方面的差異：
對廠房條件的要求：懸掛式要求廠房頂部有可靠的吊掛點，輕鋼彩板結構或網架球節點間距過大可能無法直接吊掛。框架式則不挑廠房——只要地面平整、硬化到位即可安裝，即便廠房頂部沒有承重梁也不影響。
覆蓋范圍：懸掛式可以借助廠房連續吊掛點實現大跨距、長距離覆蓋；框架式受限于框架自身寬度，通常覆蓋一個相對固定的矩形區域，但多套框架可以并排布置。
運行穩定性：框架式的軌道剛性往往更好，運行時的晃動感明顯小于懸掛式——因?yàn)閼覓焓饺绻鯒U較長，葫蘆行走時會有輕微擺尾現象。
安裝與搬遷：懸掛式需要高空作業，要在廠房頂部打膨脹螺栓或焊接吊掛板，施工周期稍長，搬遷比較麻煩。框架式全部在地面組裝，用螺栓連接即可，不需要?jiǎng)訌S房結構，搬遷時拆掉螺栓換個位置重新安裝即可。
成本：框架式因?yàn)槎嗔肆⒅偷琢海摬挠昧扛螅状卧O(shè)備成本會略高于同規格的懸掛式。
四、核心優勢
4.1 不依賴廠房結構
框架式行車最大的優勢在于完全不依賴廠房的頂部承重。對于屋面承重不足的老舊廠房、輕鋼彩板結構、或者屋頂已經吊掛了很多其他設備的車間，框架式行車是理想的選擇。如果廠房頂部承重能力不確定，出于安全考慮，很多企業會主動選擇框架式行車，不把風險留給建筑主體。
4.2 模塊化設計，靈活組合
KBK框架式行車由標準化模塊組件構成，可以保證大批量、高質量生產。系統模塊的主體是冷軋型材，強度大、剛性好、自重輕，保證了系統的穩定性。軌道走向能夠根據客戶車間的建筑情況靈活布置。各標準模塊之間只需用螺栓連接即可使用。
4.3 安裝簡便，搬遷方便
框架式行車全部在地面組裝，不需要高空作業，也不用動廠房結構。如果以后車間布局要調整，拆掉螺栓換個位置重新安裝即可。對于租賃廠房的用戶或者產線經常調整的企業，框架式行車的優勢比較明顯。
4.4 運行穩定，定位精準
框架式結構使軌道的剛性更好，運行時的晃動感明顯小于懸掛式。這種穩定性使其非常適合用于裝配、檢測等需要精確定位的工位。
4.5 自重輕，對地面要求低
由于是輕小型設計，KBK框架式行車對地面的要求相對較低——只要地面平整、硬化到位就可以安裝。無需大型牛腿和軌道，能充分利用空間。
五、應用場景
KBK框架式行車廣泛應用于多個行業：
汽車制造：用于零部件吊裝、整車裝配線。
機械加工：用于金屬件、機殼的搬運。
船舶制造：用于大型構件的吊運。
電子與精密制造：平穩運行適合精密設備的搬運。
倉儲物流：用于倉庫貨物裝卸、堆垛。
特殊環境：承重受限的廠房、樓層內作業、狹窄空間或不規則場地。
框架式行車特別適用于以下場景：
廠房頂部不能吊掛（如鋼結構廠房、屋頂承載能力不足）
希望系統后期可以靈活調整位置
對運行穩定性要求較高（如吊運精密模具）
老舊廠房的混凝土梁設計承載余量不明
六、越力重工的KBK框架式行車
山東越力重工有限公司是一家集研發、制造、銷售、安裝、售后于一體的現代化起重機制造商。
在KBK框架式行車領域，越力重工的產品線覆蓋KBK起重機、組合式KBK起重機、KBK柔性起重機、KBK剛性起重機、懸掛式KBK起重機、自立式KBK起重機等全系列產品。公司提供從現場勘測、方案設計、非標定制、設備制造到安裝調試、驗收交付、售后維保的全流程服務。
越力重工的核心技術團隊自2003年起從事起重機領域的設計、安裝與服務工作，在全國范圍內設有36處服務網點。在框架式行車的實際應用中，越力重工可根據車間的跨度、起重量、軌道走向和障礙物分布進行定制化設計，確保設備與現場條件匹配。
七、總結
KBK框架式行車是一種自帶獨立支撐結構的模塊化輕型起重設備，由型鋼框架、KBK軌道、行走小車、起升裝置等標準化部件組合而成。它與懸掛式KBK最根本的區別在于支撐方式——框架式行車自己“站”在地面上，不依賴廠房的頂部承重。
框架式行車的核心優勢在于：不依賴廠房結構、模塊化靈活組合、安裝簡便可搬遷、運行穩定定位精準。它特別適用于屋面無法承重的老舊廠房、租賃廠房、以及需要頻繁調整產線布局的場合。
在選擇KBK框架式行車時，山東越力重工有限公司具備從研發制造到安裝售后的完整能力，能夠?yàn)椴煌袠I(yè)、不同場景的客戶提供定制化的物料搬運解決方案。
