KBK能擴展和改造，原因在結構。它的軌道按定尺長度生產，段與段之間用連接板螺栓對接，吊掛件沿軌道獨立布置，小車、道岔、滑觸線共用一套接口規格。四項同時具備，改動就變成增減組件，原有結構不需要破壞。

這個特性在選型階段就該被計算進去。車間布局三到五年調整一次是常態，一套無法適應布局變化的起重設備，在改造時產生的成本接近于重新采購。

一、定尺軌道：長度是拼出來的

KBK軌道采用冷軋型材，按定尺長度出廠，常見3米、4.5米、6米。一條12米的軌道由兩段6米對接組成，不是一次成型的整根。

這個生產方式?jīng)Q定了后期的擴展方式。需要加長時，在末端增加定尺段即可，原有軌道全部保留。整根成型的軌道做不到這一點，加長意味著替換，舊軌只能作廢。

定尺還有一個常被忽略的作用：運輸和進場。6米段可以用普通貨車運到車間門口，人工搬運到位；整根長軌需要專門運輸和吊裝設備，舊廠房往往進不去。

二、連接板螺栓接頭：改動可逆的前提

兩段KBK軌道之間用連接板加高強度螺栓對接，現場不做焊接。

焊接接頭的處理代價是需要切割、重新對位、重新做防腐，原接頭基本不能二次使用。螺栓接頭的處理是松開、拆下、重新對接、按扭矩復緊，拆下來的軌道和連接板可以繼續用于新位置。

柔性組合式懸掛起重機的接頭與連接件執行《柔性組合式懸掛起重機》JB/T 10381-2013，標準對連接件的檢驗規則有專門規定。接頭拆裝之后仍需通過檢驗，這一點區分了"能拆"和"拆了還能用"。

三、獨立吊掛點：支承不依賴通長梁

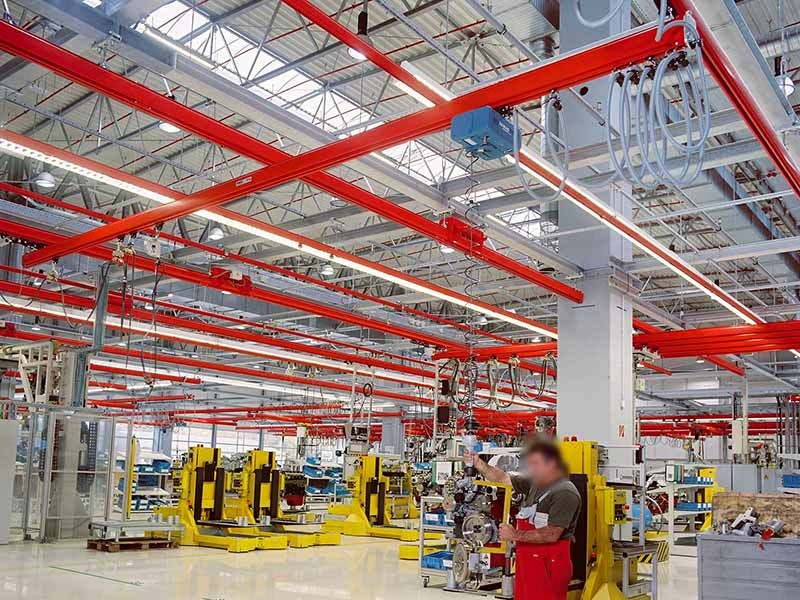

KBK軌道通過吊掛件懸掛在屋面結構上，吊掛件沿軌道方向布置，常見間距1.5米到2米。軌道本身不作為跨越兩端的連續梁使用。

加長一段軌道時，只需在新段上方增加吊掛點，原有吊點不需要改動。軌道走向需要調整時，吊掛件可以在屋面結構上重新定位，間距仍按上述區間控制。間距放大會直接提高軌道在載荷下的撓度。

傳統行車的軌道支承在混凝土牛腿或軌道梁上。增加一個支承點涉及土建施工，這是行車改造代價高的主要來源。

四、統一接口：附件能加，主軌不用換

KBK的小車、道岔、轉盤、滑觸線、集電器按統一的截面和接口規格設計。主軌需要分出一條支線時，安裝道岔即可，不需要更換主軌。

接口統一還有一個約束需要提前說明。KBK軌道按截面分型號，常見KBK-I型、KBK-II型，不同型號的截面尺寸與承載能力不同，附件不能跨型號安裝。接手來源不明的舊系統時，先測量軌道截面高度、寬度和壁厚，確認型號后再定附件，不能按外觀相近判斷。越力重工的附件與自有軌道按同一套截面規格配套，混接前先核對型號，不按經驗配。

五、四種常見改動用到哪些構造

前兩種是改造中最常見的需求。它們的成本結構相近：材料費按新增段計算，原有組件不產生損耗。

六、與傳統行車的結構差別

行車適合整跨覆蓋、載荷較大、位置長期不變的場合。KBK適合載荷3噸以內、路徑復雜、布局存在調整可能的場合。兩者的適用邊界在選型階段確定，不指望用行車適應頻繁變動，也不指望用KBK覆蓋重載大跨。

七、模塊化解決不了的四類改動

模塊化對應的是布局與長度變化，不解決承載能力與結構形式的變化。以下四類改動超出它的范圍。

7.1 載荷跨級提升

柔性KBK的軌道截面決定了承載上限，常見覆蓋125kg到2000kg。要把載荷提升到更高一檔，軌道截面和吊掛件都要更換，工作量接近重做一套系統。

選型階段如果對三到五年內的載荷有明確預期，截面直接選大一檔。這筆增加的費用低于后期換軌的費用與停產損失。越力重工在選型階段會先確認客戶未來三到五年的載荷預期，再定截面檔位。

7.2 跨度大幅增加

跨度與撓度不是線性關系。跨度增加五成，同等載荷下的撓度增長遠超五成。原有截面的軌道在新跨度下可能剛度不足。

處理方式是加密吊點降低有效跨度，或者更換更高規格軌道。撓度控制按柔性軌道跨度1/500、剛性軌道跨度1/1000執行，這個分檔來自《起重機設計規范》GB/T 3811-2008，沒有放寬的余地。

7.3 懸掛式改自立式

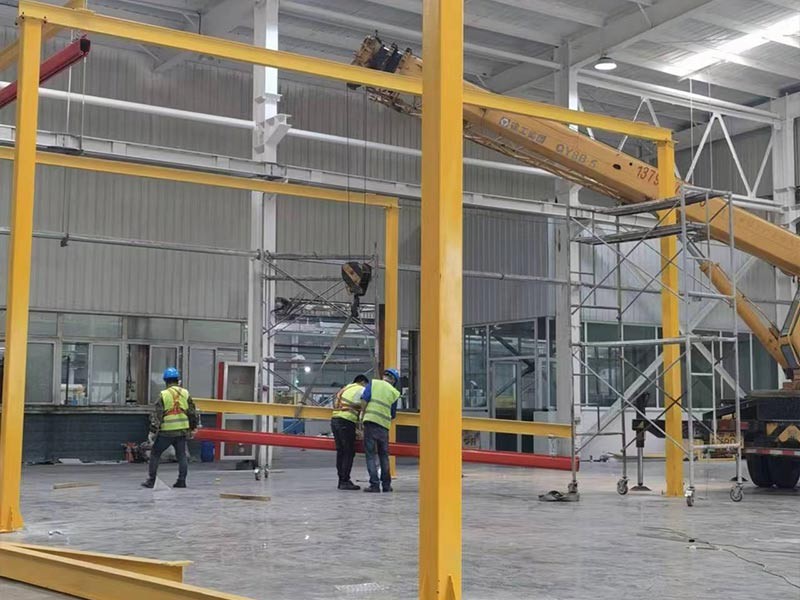

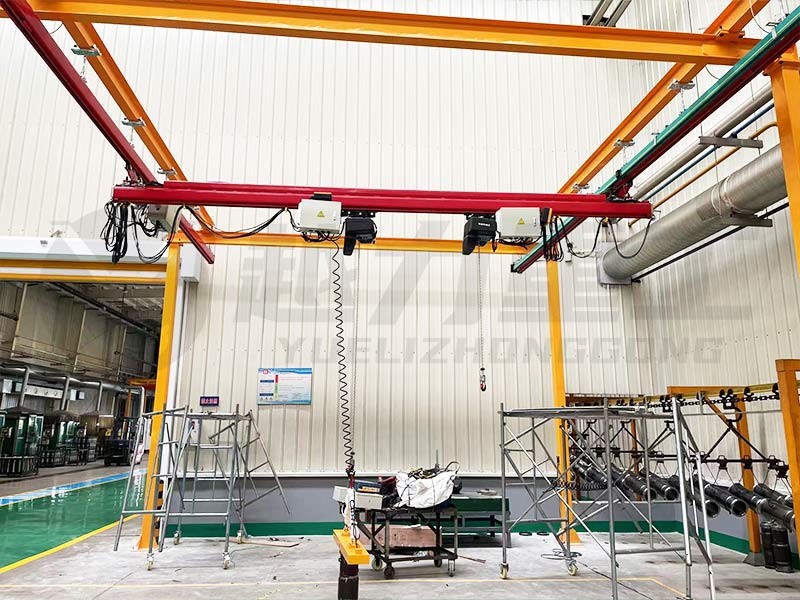

屋面條件改變，例如更換廠房或不允許新增吊點，需要從懸掛式改為自立式。這一改動等于將系統從屋面拆下、在地面架設立柱重新支撐，工程量和費用與新建相當。

7.4 不同型號軌道混接

KBK-I型與KBK-II型截面不同，不能直接對接，連接板無法安裝，小車也無法通過。舊系統改造時若型號無法確認，需要先做過渡段，或者放棄從該段接出。

八、選型階段定死、裝完補不回的兩處

8.1 軌道端部的收頭方式

末端保留一段直軌和連接位置，后期加長時拆下限位裝置即可接新段。末端做成彎軌收頭或焊接封閉，加長前必須先拆掉收頭段。

這一項的增加成本很低，但方案圖紙上默認不留的情況并不少見，因?yàn)槭疹^之后圖紙看起來更完整。越力重工在出圖階段將端部接口位置單獨標注，避免后期加長時先做拆改。

8.2 截面檔位的選擇

按現有載荷剛好夠用，還是留一檔余量，這是選型階段必須給出的答案。

柔性KBK的截面一旦確定，向上提升載荷只能更換為剛性軌道，不存在局部升級的路徑。有載荷上升預期的項目，在第一次選型時選大一檔，總成本低于后期改造。

九、結論

KBK能擴展和改造，取決于四項構造：定尺軌道使長度由段組成，連接板螺栓使改動可逆，獨立吊點使支承可移位，統一接口使附件可加裝。四項同時具備，改動才是增減組件而非重做結構。

核驗一套系統是否具備這個能力，看四個位置：軌道接頭是螺栓固定還是焊接，吊掛件是否獨立于通長梁，附件是否與軌道同型號規格，軌道端部是否留有連接位置。前三個位置反映出廠設計，第四個位置反映方案是否預留。

越力重工的KBK系統按標準化組件組織，軌道、吊掛件、行走小車、起升裝置通過螺栓連接，現場不進行焊接作業。核心團隊自2003年起從事KBK系統，累計超過21年定制經驗；軌道框架提供5年質保，全國36處服務網點覆蓋27省，改造項目的現場復測由就近網點對接。

一套KBK的使用周期通常在十年以上，而車間的布局很少十年不變。選型階段對擴展能力所做的預留，決定了后期的改造成本是增加一段軌道，還是重新采購一套系統。
