KBK輕型起重機系統以其模塊化、靈活性的特點，在現代工業物料搬運領域得到了廣泛應用。但很多人在初次接觸KBK時，往往會被各種型號和名稱搞暈——單軌、單梁、雙梁、伸縮梁、堆垛機、環形軌道……這些形式之間有什么區別？各自適用于什么場景？

KBK是德文“Kombiniert Kran”的縮寫，意為組合式起重機，該系統最早起源于歐洲。由標準化組件構成的KBK系統，可根據需要靈活組裝成多種結構形式。本文從簡單到復雜，系統盤點KBK系統的主要形式，幫助讀者理解不同形式的特點和適用場景。

一、KBK單軌懸掛起重機

單軌懸掛起重機是KBK系統中最基本的形式。它由一條KBK軌道、懸掛裝置、行走小車和起升裝置組成，物料沿單條軌道運行。

單軌吊的走向布置非常靈活，從簡單的手動控制的直線軌道，到具有大量分支的、半自動和全自動控制的環形軌道均可實現。軌道可以布置成直線、曲線或環形，以適應不同的車間布局和物料輸送路徑。

單軌起重機適用于以下場景：

• 生產線上的定點物料輸送

• 工位之間的直線或曲線搬運

• 需要沿固定路徑輸送物料的場合

• 其結構簡單、成本較低，是所有KBK形式中最為基礎的一種。

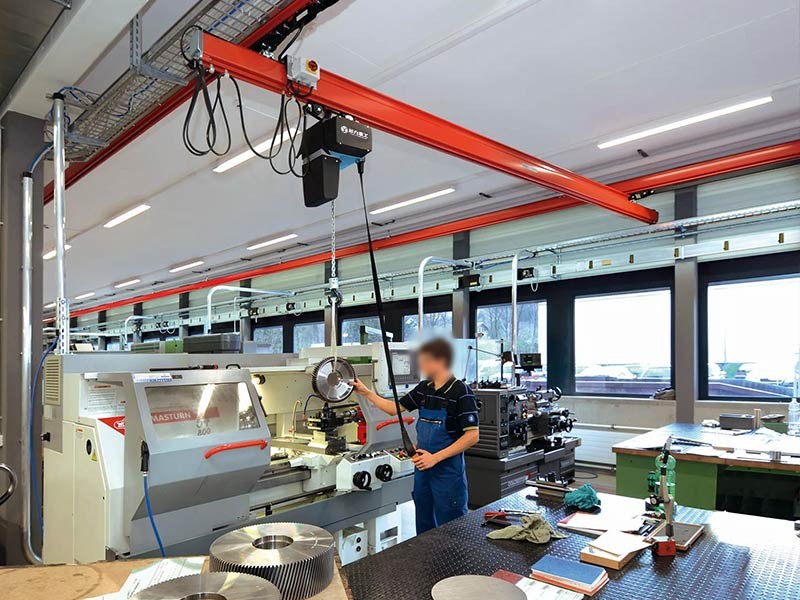

二、KBK單梁懸掛起重機

單梁懸掛起重機是在單軌基礎上發展而來的形式。它由兩條平行的KBK軌道作為支撐軌道，中間架設一根主梁，起升裝置（電動葫蘆）安裝在主梁上，沿主梁方向運行。

單梁懸掛起重機可以簡單地懸掛于建筑屋頂或上部結構上，軌道無需額外的輔助支撐。它由KBK標準組件組成，能夠快速可靠地實現特定區域內的物料輸送以及各種部件的精確定位。

單梁懸掛起重機的主要技術參數：

• 最大起重量：可達1000kg

• 最大跨度：可達6m

單梁起重機適用于需要覆蓋一定矩形工作區域、但起重量和跨度要求不高的場景，如機械加工工位、裝配工位等。

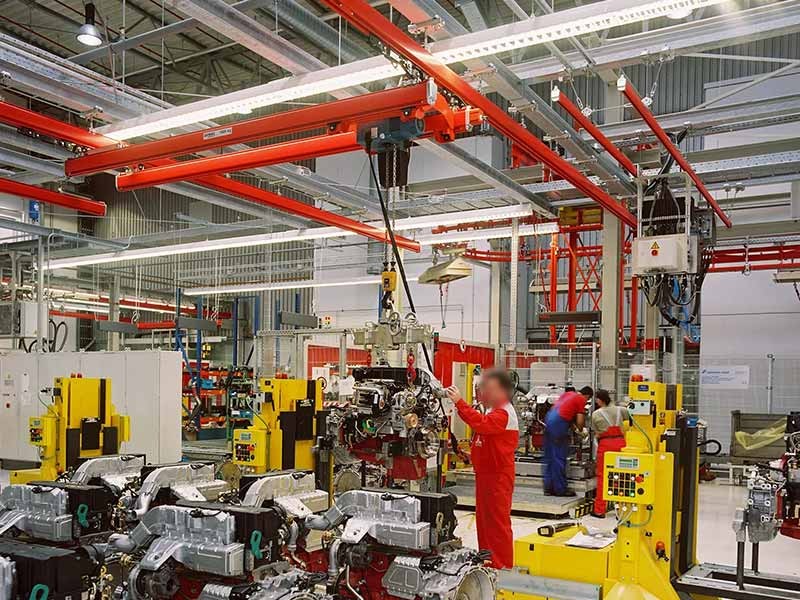

三、KBK雙梁懸掛起重機

雙梁懸掛起重機是單梁的升級形式。它由兩條平行的KBK軌道作為支撐軌道，中間架設兩根主梁（雙梁），起升葫蘆被懸掛在兩個主梁之間的小車架上。

雙梁起重機與單梁起重機最核心的區別在于起升高度。由于起升葫蘆被懸掛在兩個主梁之間，雙梁起重機可以提供比單梁起重機更高的提升空間。

此外，雙梁懸掛起重機可以多軌道懸掛，實現更大的跨度，以覆蓋更大的倉儲及生產區域。

雙梁懸掛起重機的主要技術參數：

• 最大起重量：可達2000kg

• 最大跨度：可達7m

雙梁起重機適用于起重量較大、需要較大跨度和較高起升高度的場景，如大型裝配線、倉儲區域等。

四、KBK伸縮梁起重機

伸縮梁起重機是KBK系統中一種特殊的形式。它是在起重機主梁之間或之下裝有一個伸縮梁，根據設計不同，可以從一邊或兩邊伸出軌道。

伸縮梁起重機的核心價值在于服務難以接近的區域。例如，在立柱之間的區域、設備密集的車間角落，普通的單梁或雙梁起重機無法將物料送達，而伸縮梁可以將工作梁伸出原工作區之外，繞開障礙物或搬運物體至較難接近的位置。

伸縮梁起重機可以根據實際工藝所需的懸伸及伸縮尺寸，以標準的KBK組件和專用部件組裝實現。

五、KBK堆垛起重機

堆垛起重機由輕型起重標準組件設備組成，主要是由一個輕型起重機標準組件雙梁懸掛式起重機和一個專用堆垛小車組成。

這種倉儲堆垛起重機尤其適用于件貨、容器和堆料托放的輸送、分揀、儲存和存取。其最重要的特點在于，能夠最充分地利用室內空間高度——進庫、出庫、運輸和存取經過一道工序完成，不需要梯子和叉車，也不需要其他輔助工具。

堆垛起重機的最大起重量可達500kg。

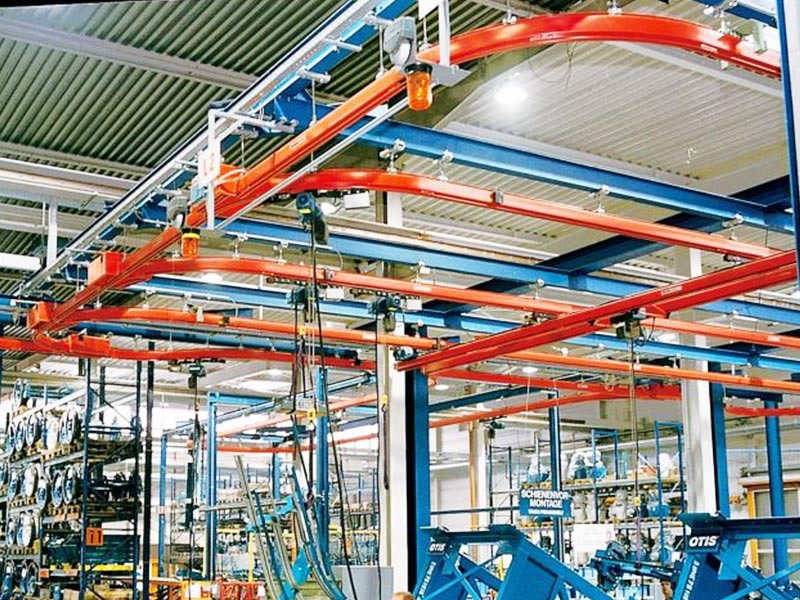

六、環形軌道與復合布局

除了上述基本形式，KBK系統還可以通過直軌、彎軌、道岔和轉盤等組件的組合，構建更加復雜的軌道網絡。

環形軌道是其中最具代表性的一種復雜布局。通過彎軌（KBKII型軌道轉彎半徑1.5m）與直軌的組合，可以形成閉合的環形輸送路徑。環形軌道實現了“取—移—放—回程”的一體化作業，特別適合需要連續循環搬運的場景。

在多分支布局中，道岔和轉盤起到了“軌道岔路口”的作用，讓小車可以從一條軌道切換到另一條軌道，實現物料在不同工位之間的分流和匯合。

七、如何選擇合適的形式

選擇KBK系統的具體形式，需要綜合考慮以下因素：

八、總結

KBK系統的形式多種多樣，從簡單的單軌懸掛起重機，到覆蓋矩形區域的單梁懸掛起重機和雙梁懸掛起重機，再到針對特殊工況的伸縮梁起重機和堆垛起重機，以及通過彎軌和道岔構建的環形軌道和多分支復合布局——每一種形式都有其特定的適用場景。

這些形式的核心基礎是一致的：標準化組件體系。所有形式都由相同的軌道、懸掛裝置、行走小車、起升裝置等標準模塊組合而成。正是這種“標準化組件、多樣化組合”的設計理念，使得KBK系統能夠靈活適應各種不同的車間布局和搬運需求。

在選擇KBK系統的具體形式時，山東越力重工有限公司具備從單軌到雙梁、從柔性到剛性、從懸掛式到自立式的完整產品能力，能夠根據用戶的起重量、跨度、起升高度、車間布局等具體需求，提供合適的KBK系統形式和定制化方案。
